Хочете чистіші високі частоти, більш щільний бас і більш об'ємне звучання? Відкрийте для себе двоканальне підсилення! У статті з Sound Academy DALI показано, як двоканальне підсилення, bi-amping, (розділення динаміків ваших колонок на два підсилювачі) зменшує кросоверні перешкоди і дозволяє кожній частоті розкритися в повній мірі.
Від порад щодо безпечного налаштування, таких як відключення перемичок і маркування кабелів, до вибору правильної конфігурації підсилювача, вертикальної або горизонтальної, наш посібник ідеально підходить для шанувальників DALI, які бажають поліпшити свою стереосистему.
Ознайомтеся зі статтею «Посібник з bi-amping підключення акустичних систем».
Технологія бі-ампінгу дозволяє ще більше розкрити потенціал звучання ваших колонок, призначаючи кожній секції колонок власний підсилювач для підвищення чіткості та деталізації. У цій статті ми більш детально опишемо бі-ампінг і покажемо, як налаштувати бі-ампінг для поліпшення якості звуку.
Автор: Томас С. (Thomas S.)
Що таке біампінг?

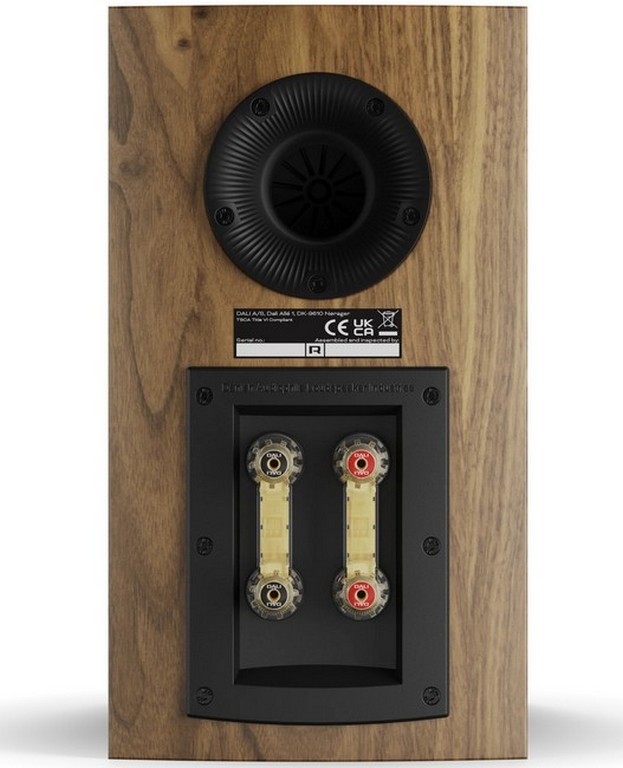

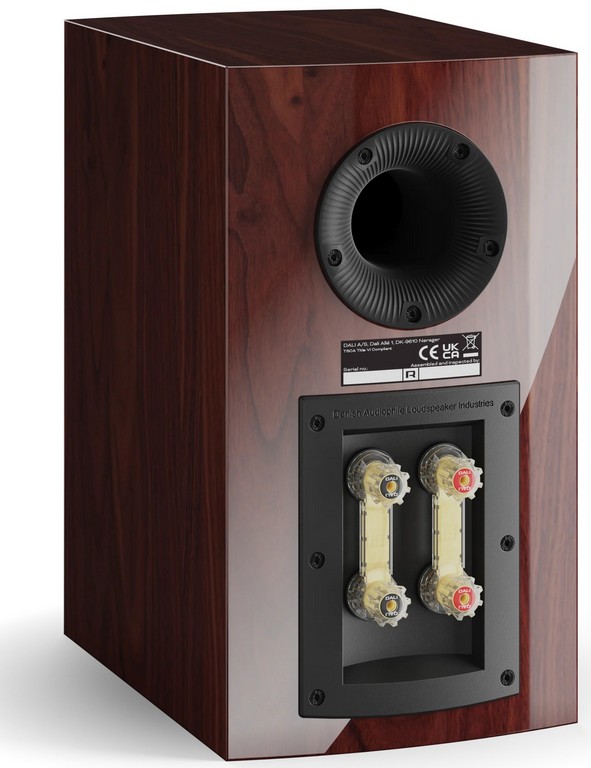

Протягом багатьох років широкий асортимент акустичних систем оснащувався додатковими клемами для підключення кабелів підсилювача. Хоча багато ентузіастів шукають колонки з такими додатковими клемами, багато хто не знає, для чого вони потрібні, як працюють і які переваги можуть принести. На інтернет-форумах з'являється безліч помилкових порад: від можливості підключення другої пари колонок, що абсолютно небажано, до одночасного підключення двох типів підсилювачів — наприклад, стереопідсилювача і AV-ресивера — чого робити категорично не можна, так як це вірний спосіб пошкодити як колонки, так і обидва підсилювачі!

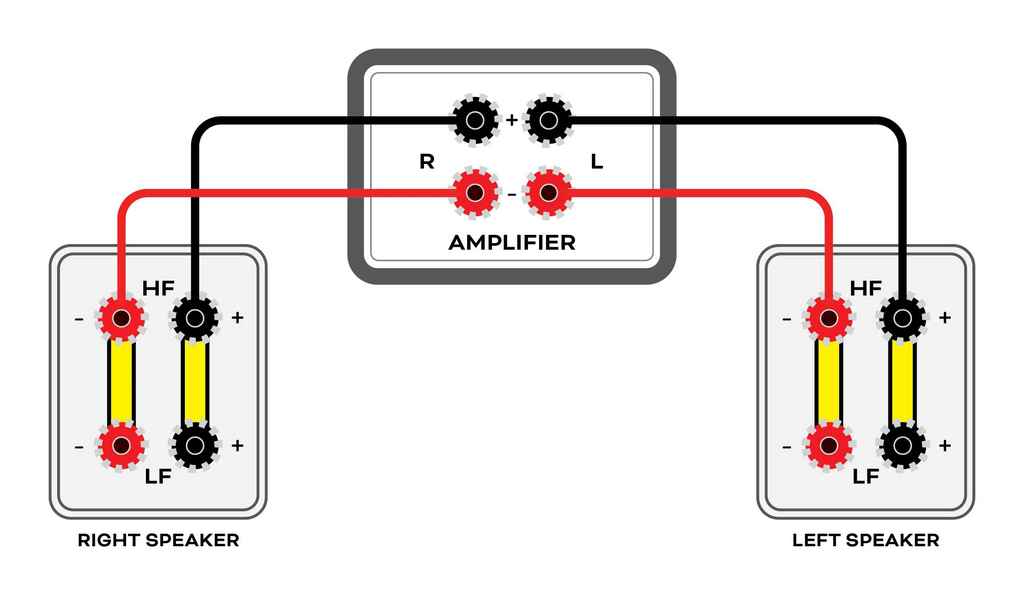

Отже, враховуючи, що для підключення підсилювача до колонки достатньо одного комплекту кабелів з позитивним і негативним провідниками, для чого потрібні ці додаткові клеми? Кожна пара клем підключається до певної частини кросовера всередині колонки, який розділяє вхідний сигнал від підсилювача на різні випромінювачі: часто один комплект позначений як «High» або «HF» або аналогічно, позначаючи середньочастотні та високочастотні випромінювачі, а інший — як «Bass» або «LF», для подачі сигналу на низькочастотний випромінювач (або випромінювачі) колонки.
Однак, якщо цей зв'язок видалити або відключити, можна підключитися до кожної секції кросовера окремо, що дозволяє використовувати двопровідне підключення (два кабелі від кожного каналу підсилювача до динаміка) або двоканальне підсилення (bi-amplification, bi-amping), коли окремий канал підсилювача керує кожною секцією динаміка. У деяких великих колонках з декількома динаміками можна навіть знайти додатковий набір клем, що дозволяє використовувати триканальне підсилення (tri-amping), тобто три кабелі і три канали підсилювача на кожен динамік, наприклад, для високих/середніх частот, верхнього і нижнього басів, або навіть високих, середніх і низьких частот.
Призначений для bi-amping
Для цього розробнику акустичних систем необхідно зробити більше, ніж просто встановити додаткові клеми: акустична система, здатна працювати в режимі bi-amping, вимагає спеціальної конструкції кросовера, в якій високочастотна секція для середніх/високих частот і низькочастотна секція, що живить басову секцію, повністю розділені, коли однопровідні з'єднання від'єднані від клем для роботи в режимі bi-wire/bi-amp підсилення. Це мінімізує перешкоди між секціями кросовера, переміщуючи «точку контакту» між ними назад до підсилювача — у разі bi-amping — або навіть до попереднього підсилювача, якщо в двоканальній конфігурації використовуються два канали підсилювача на кожну акустичну систему.
Перш ніж перейти до того, як використовувати bi-amping підсилення для відповідних акустичних систем, давайте розберемося, чому працює bi-amping — вся справа в різних вимогах до різних частин акустичної системи та їх ролі в передачі музики в найкращій можливій якості. Уважно подивіться на динаміки в акустичній системі, і ви відразу помітите, що високочастотні випромінювачі — або твітери — як правило, дуже маленькі і вимагають настільки незначних рухів, що їх неможливо помітити, щоб відтворити звук, в той час як рух низькочастотних випромінювачів в колонках нескладно помітити, особливо якщо ви відтворюєте музику на високій гучності. І цим більшим динамікам потрібно набагато більше енергії для переміщення, ніж крихітному твітеру.

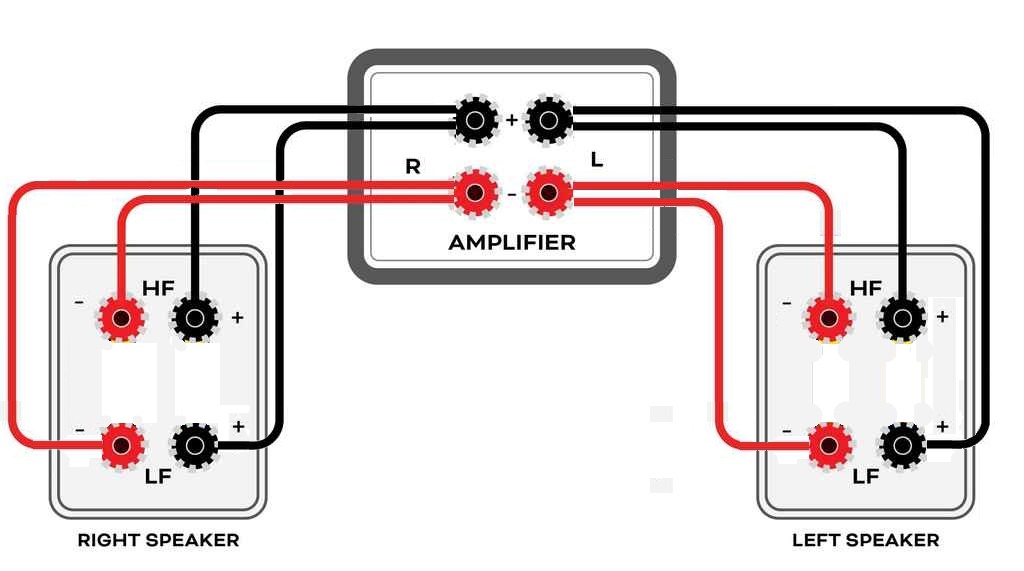

Що таке bi-wiring?
Теорія bi-wiring підключення передбачає, що, оскільки сигнал, що передається по кабелю акустичної системи, є двостороннім — тобто він поширюється як вгору, так і вниз — магнітна енергія від динаміків також повертається в підсилювач, викликаючи пульсації енергії в кабелі. Це може призвести до того, що зворотна енергія від потужних басових динаміків заглушить слабші сигнали, необхідні для чутливих твітерів, тим самим погіршуючи чіткість звучання.
Використання двох кабелів для кожного динаміка, що розділяють з'єднання через bi-amp кросовер, значно знижує цей ефект – принаймні, в самих кабелях. Крім того, використовується вдвічі більше провідника між підсилювачем і динаміком, що, безумовно, позитивно позначається на передачі сигналу. Ті, хто не переконаний у всіх заявлених перевагах bi-wiring підключення, часто стверджують, що поліпшення, які, мабуть, чутні при такому способі підключення, пояснюються великим перетином міді, що передає енергію підсилювача до динаміків.
Переваги bi-amping підсилення акустичних систем
Однак ситуація стає набагато яснішою — в прямому сенсі слова — коли мова заходить про двоканальне підсилення акустичних систем, розроблених з урахуванням цієї можливості.
Тепер у вас є не тільки перевага розгалужених кабелів, але і зовсім інший спосіб взаємодії підсилювача з динаміком. Згадайте, як рухаються ці випромінювачі — крихітні рухи надлегкої діафрагми твітера для створення коротких звукових хвиль високих частот проти великих, відносно масивних дифузорів, що рухаються набагато сильніше для переміщення повітря, необхідного для басів, — і неважко зрозуміти, що високочастотна секція динаміка вимагає дуже мало потужності, в той час як низькі частоти вимагають від нього серйозної «важкої роботи», а це означає, що делікатна інформація про високі і середні частоти легко може бути заглушена, коли підсилювач працює на повну потужність, щоб відтворювати фатальну басову лінію або передавати потужність цілого оркестру.
У bi-amping схемі підсилення підсилювач, що працює з високочастотним або середньо-високочастотним діапазоном динаміка, не схильний до впливу потенційних перешкод і шуму, що надходять по кабелю від низькочастотного динаміка. Дійсно, високочастотна частина кросовера буде споживати набагато менше енергії, ніж великі низькочастотні динаміки з їх великими магнітними «двигунами», які дозволяють схемам підсилення високочастотного діапазону – і особливо його блоку живлення – реагувати набагато швидше.
Так, всі канали підсилювача будуть отримувати повнодіапазонний сигнал від попереднього підсилювача, але навантаження, що подаються на них, будуть різними, що забезпечить набагато більшу чіткість звучання.
Як використовувати bi-amping
Існує безліч теорій про підсилення звуку в системах з bi-amping підсиленням: одні припускають використання набагато меншого або менш потужного підсилювача для високих частот і набагато більш потужного підсилювача потужності для низьких, інші ж експериментують з підсилювачами різних марок в системах з bi-amping або навіть використовують лампові підсилювачі для досягнення так званої «солодкої» високочастотної складової, а транзисторні схеми — для підсилення басів.
За умови, що коефіцієнт підсилення використовуваних підсилювачів однаковий, тобто дорівнює коефіцієнту, на який вони збільшують вхідний сигнал від попереднього підсилювача, це буде працювати, принаймні, з електричної точки зору. Однак «налаштування» звуку динаміка з використанням підсилювачів різної потужності або типу зазвичай не рекомендується.
Замість цього використовуйте однакове підсилення у всій системі bi-amping. Багато інтегральних підсилювачів мають «вихід попереднього підсилювача», і їх виробники пропонують узгоджені за підсиленням підсилювачі потужності саме для цієї функції. Багато AV-підсилювачів і ресиверів також дозволяють перепризначати деякі зі своїх каналів підсилення для bi-amping лівого і правого фронтальних динаміків в системі об'ємного звучання. Або ви можете використовувати попередній підсилювач з двома узгодженими стереофонічними підсилювачами потужності — або навіть чотирма моноблоками — для досягнення того ж результату. Існує навіть кілька інтегральних підсилювачів з вбудованими чотирма каналами підсилення потужності саме для цієї мети — не плутати з тими, у яких всього два канали, а є вихідні клеми «Speaker A/B».
Що означають вертикальний і горизонтальний bi-amping?
Якщо ви використовуєте два стереофонічних підсилювачі потужності або інтегрований підсилювач з відповідним підсилювачем потужності, ви можете використовувати один підсилювач для управління високими і низькими частотами одного динаміка, а те ж саме — для іншого. Це називається вертикальним біампінгом.
Але щоб звести до мінімуму ефект «бас заглушає високі частоти», найкраще використовувати горизонтальне біампінгове підключення: один стереопідсилювач відповідає за середні та високі частоти лівого і правого каналів, а інший — за басові секції двох колонок. У кожного методу є свої прихильники — за винятком випадків, коли ви використовуєте чотири потужних моноблочних підсилювачі, в цьому випадку різниця не має значення.
Компоненти та налаштування bi-amping
Припустимо, ваші колонки мають відповідні клеми для двоканального підсилення, ви використовуєте звичайне однопровідне підключення, і ви зібрали всі підсилювачі та кабелі — будь ласка, зробіть те саме для кожної секції системи! — тоді насамперед потрібно зробити наступне:
- Вимкніть все, від'єднайте кабелі від динаміків і зніміть одножильні перемички з клем динаміків.
- Потому, при вимкненій системі, підключіть підсилювачі відповідно до схем, наведених тут: з'єднайте кабелі від інтегрального підсилювача до підсилювача потужності, або від попереднього підсилювача до підсилювачів потужності, або переналаштуйте AV-ресивер в режим двосмугового підсилення (останнє можна зробити при увімкненому ресивері, але з від'єднаними кабелями для передніх лівого/правого динаміків, а потім вимкніть його після того, як налаштування будуть встановлені і збережені) .
- Після цього зупиніться, випийте чаю, кави або чогось іншого, а потім поверніться і перевірте, чи правильно ви все підключили/налаштували.
- Прокладіть додаткові кабелі для підключення колонок від підсилювача до колонок: непогано було б використовувати малярську стрічку і ручку, щоб позначити обидва кінці кабелів як «Лівий ВЧ, Лівий НЧ, Правий ВЧ, Правий НЧ», просто щоб переконатися, що ви (в прямому сенсі) не переплутали дроти.
- Час випити ще чашку кави і ще раз все перевірити. Правильне підключення всього обладнання вкрай важливо, щоб ваша система звучала не по-іншому, але не обов'язково краще, і щоб уникнути можливого пошкодження системи – відомі випадки, коли навіть досвідчені користувачі двоканальних підсилювачів помилково з'єднували виходи двох підсилювачів, що не приносило користі жодному з них.
- Нарешті, переконавшись, що все в порядку, увімкніть систему, і якщо вона працює правильно, можна видалити всі ці неакуратні етикетки з малярної стрічки – хоча, можливо, вам захочеться використовувати кольорову ізоляційну стрічку для позначення чотирьох «каналів» на випадок, якщо в майбутньому буде потрібно щось відключити.
Що я почую при використанні bi-amping?
Можливо, ви будете використовувати набагато більшу потужність підсилювача, але справа не в тому, щоб зробити вашу систему голоснішою: замість цього ви отримаєте більшу чіткість, звукову сцену і сфокусованість завдяки зменшенню електричної взаємодії між динаміками, і вся акустична система буде звучати більш гармонійно. І так, ви цілком зможете відтворювати улюблену музику на більш високій гучності, просто тому що звук буде чистішим, чіткішим і більш контрольованим. Насолоджуйтесь!
Але зачекайте, хіба це не активує мої колонки?
Ні, це пасивний bi-amping, тобто ви як і раніше використовуєте внутрішні кросовери ваших колонок, і вони як і раніше отримують повнодіапазонний сигнал від ваших підсилювачів: просто тепер вони розділені, і кожна частина обслуговує тільки той динамік (або динаміки), для якого вона призначена, тим самим зменшуючи електричні перешкоди, які виникають в кабелях колонок і підсилювачах.
У повноцінній активній акустичній системі внутрішні кросовери обходяться, і перед підсилювачем потужності встановлюється зовнішній електронний фільтр, налаштований на динаміки. У такій конфігурації канали підсилювача, що керують твітерами, передають тільки високочастотні сигнали, і так далі. Але це тема для іншої розмови...
