1. Вступ

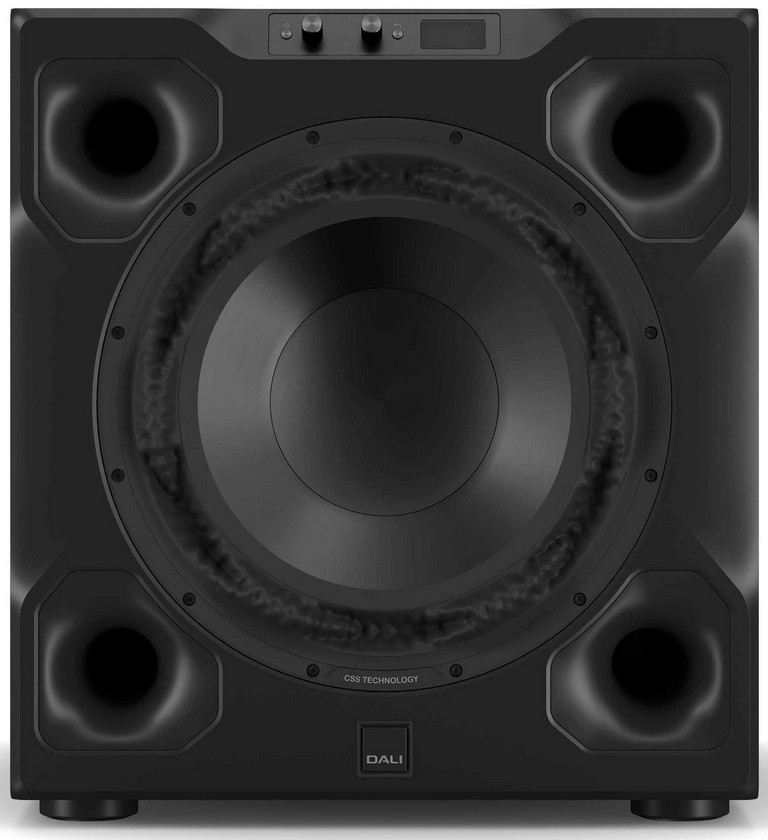

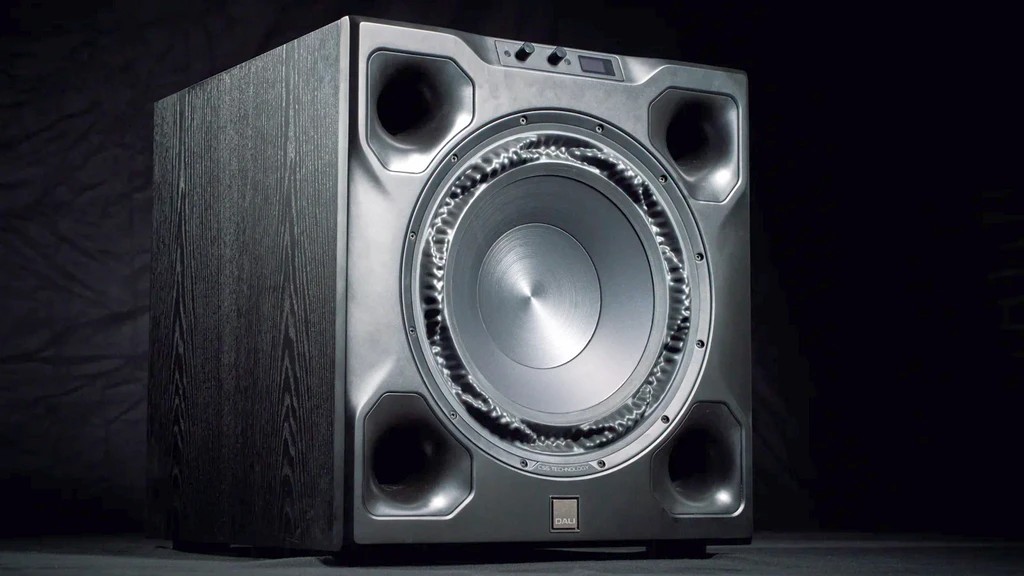

Сабвуфер V-16 F втілює все, що ми в DALI знаємо про відтворення басу в одному фірмовому сабвуфері. V-16 F — це найпотужніший і найменш компромісний сабвуфер з усіх, що ми коли-небудь створювали. Найкращі у своєму класі можливості!
Інтеграція з акустичною системою завдяки наступним перевагам
- Широкосмугова конструкція з низькими втратами та надзвичайно низькими гармонійними та негармонічними спотвореннями.
- Природно розширена смуга пропускання.
- Добре контрольований, нерезонансний низькочастотний фільтр.
- Наднизька затримка сигналу.
- Смуга пропускання у приміщенні на низьких частотах до 19 Гц при нерівномірності -3 дБ.
- Чотири порти резонатора, налаштовані на 18 Гц.
- Один 16-дюймовий (406 мм) динамік з найбільшим в історії підвісом Constant Surface Surround (гумовий підвіс CSS) та лінійним ходом діафрагми ±16 мм з максимальною амплітудою 70 мм.
- Підсилювач потужності класу D на 1500 Вт (пікова потужність 2500 Вт).
- Режим відпрацювання акустики приміщення.
- Режим "лідер/послідовник".
- Режим постійної групової затримки.
- Об'єм корпусу 90 літрів.
- Загальна вага 53.15 кг.
То яким же чином V-16 F створює емоційний відгук своїми вражаючими характеристиками? Все починається з нового незвичайного басового динаміка.
2. Сабвуферний динамік, який перевершить всі інші

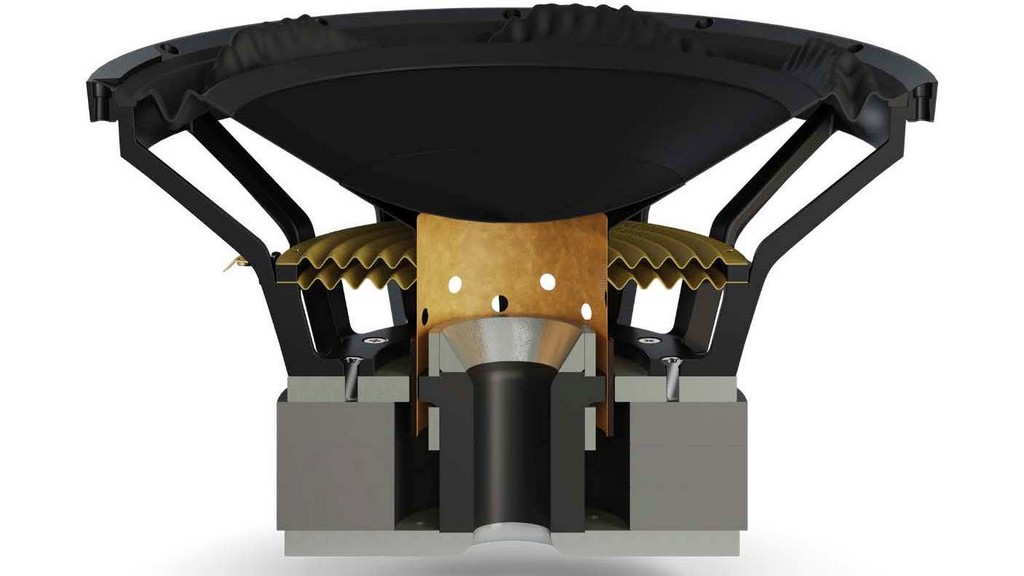

Динамік V-16 F включає величезну задню пластину діаметром 200 мм і товщиною 11 мм, верхню пластину аналогічних розмірів і Т-подібний вентильований полюсний наконечник діаметром 86 мм. Т-подібна форма розроблена для забезпечення симетричного розподілу магнітного потоку через звукову котушку. На кінці, зверненому до діафрагми, встановлено додатковий алюмінієвий повітропровід з запасом, який одночасно виконує роль Фарадея кільця для придушення модуляції магнітного потоку. Друге кільце Фарадея встановлено нижче першого області навколо Т-подібного перерізу полюсного наконечника.
Звукова котушка басового динаміка V-16 F діаметром 88 мм і довжиною 44 мм намотувана 4-ма шарами на вентильованому каркасі зі скловолокна. Використання для каркасу неелектропровідного матеріалу запобігає утворенню вихрових струмів. Це, у свою чергу, знижує гармонійні спотворення непарних порядків (3-й, 5-й, 7-й тощо) і покращує динаміку. Каркас звукової котушки з'єднаний із двома центруючими шайбами.
Обмотки звукової котушки складаються з легкого омідненего алюмінієвого дроту. У поєднанні з верхньою пластиною динаміка товщиною 12 мм звукова котушка забезпечує лінійне переміщення дифузора ±16 мм — більш ніж удвічі довше, ніж у типового басового динаміка. А за межами лінійного діапазону басовий динамік здатний на надзвичайне переміщення ±35 мм (70 мм від піку до піку) без пошкоджень.
Пакет з трьох феритових кільцевих магнітів, кожен діаметром 200 мм і товщиною 20 мм — найбільший і найпотужніший феритовий магніт з будь-коли використовуваних в динаміках DALI.
2.1 Технологія Constant Surface Surround (CSS)
Технологія Constant Surface Surround уособлює надзвичайно складну форму підвісу, абсолютно несхожу на традиційні.
2.2 Переваги технології CSS
Через особливості своєї геометрії, традиційна гнучка окантовка дифузора змінює ефективну площу поверхні при русі в позитивному та негативному напрямках. Цей ефект призводить до спотворень. Технологія CSS у динаміці V-16 F призводить до значного зниження цих спотворень.
Ще одна перевага технології CSS полягає в тому, що її геометрія дозволяє водночас поєднувати мінімальне динамічне обмеження на низьких частотах з ефективнішим розсіюванням вібраційної енергії на високих частотах. І нарешті, геометрія CSS особливо стійка до деформації через підвищений тиск повітря всередині корпусу динаміка.
2.3 Оптимізований дифузор з низькими втратами та надпотужний драйвер з низьким рівнем спотворень
Діфузор V-16 F розроблений у поєднанні з технологією Constant Surface Surround (CSS), що підняло резонансну частоту приблизно до 1 кГц. Це дозволяє мінімізувати втрати спотворень та компресію. Навіть при використанні фільтра нижніх частот нижче 200 Гц вклад сабвуфера у спотворення може бути незначним. Динамік V-16 F має смугу пропускання частот, що сягає понад 1000 Гц, велику, порівняно з традиційними системами сабвуферів.
Вентильований каркас звукової котушки зі скловолокна:
Котушка спроектована з великим діаметром і високою жорсткістю, що дозволяє розмістити великі вентиляційні отвори для контролю температури і зменшити демпфування повітря, замкненого під ковпачком.
Лінеарізація індуктивності звукової котушки
У V-16 F індуктивність звукової котушки демонструє мінімальні зміни у всьому діапазоні переміщення діафрагми завдяки розташованим навколо полюсного наконечника двом алюмінієвим «кільцям Фарадея», що лінеаризують зміну індуктивності.
3. Конструкція кабінету

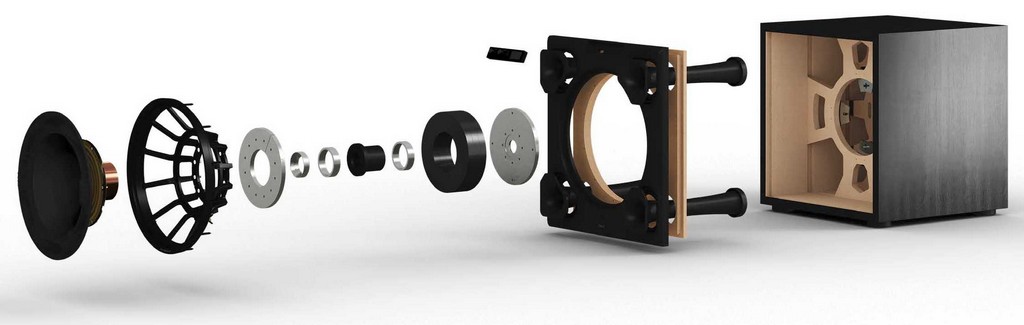

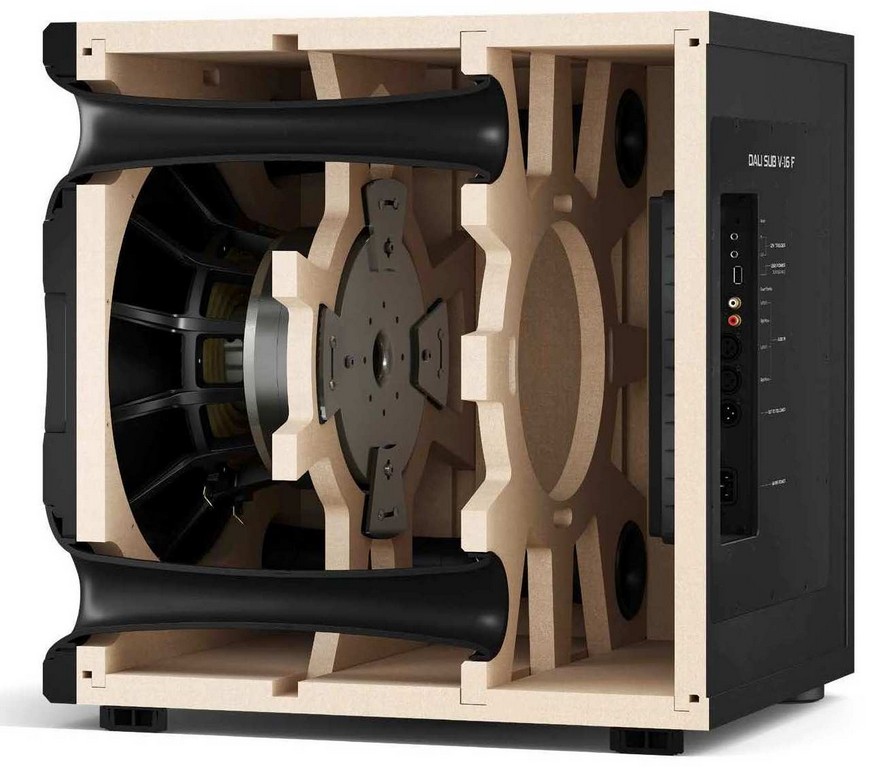

Об'єм корпусу V-16 F — 90 літрів, це надзвичайно жорстка конструкція виконана з деревно-композитних панелей товщиною 25 мм з безліччю внутрішніх розпорок товщиною 21 мм. Передня панель має подвійну товщину – 50 мм, а внутрішні розпорки стратегічно розташовані для забезпечення внутрішньої підтримки басового динаміка та чотирьох 350-міліметрових портів Continuous Flare.
3.1 Технологія порту DALI Continuous Flare
Порт DALI Continuous Flare, вперше реалізований у визначній акустичній системі DALI EPIKORE 11 надвисокого класу, використовує геометрію зі змінним діаметром по всій довжині. Діаметр змінюється від 65 мм (безпосередньо перед вихідним отвором) до 48 мм на середині довжини, а потім знову збільшується до внутрішнього входу порту. Це перешкоджає утворенню резонансів. Порти налаштовані на дуже низьку частоту — 18 Гц.
Порти V-16 F Continuous Flare розташовані всередині, тому їх вхідні отвори знаходяться в одній із внутрішніх розпірних панелей. Це вирівнює потік повітря на вході та виході та мінімізує асиметрію потоку, з подальшим підвищенням внутрішнього тиску.
Додаткові заглушки для фазоінвертора
У деяких випадках акустичні характеристики кімнати для прослуховування або особисті переваги краще підходять для сабвуферів із закритим корпусом, а не з фазоінверторною конструкцією V-16 F. У цьому випадку можна використовувати додатковий профіль закритого корпусу і заглушки фазоінвертора, що поставляються з V-16 F.
4. Посилення та конфігурація
Інший, не менш важливий елемент сабвуфера V-16F – це конфігурація та електроніка підсилення.
4.1 Підсилення

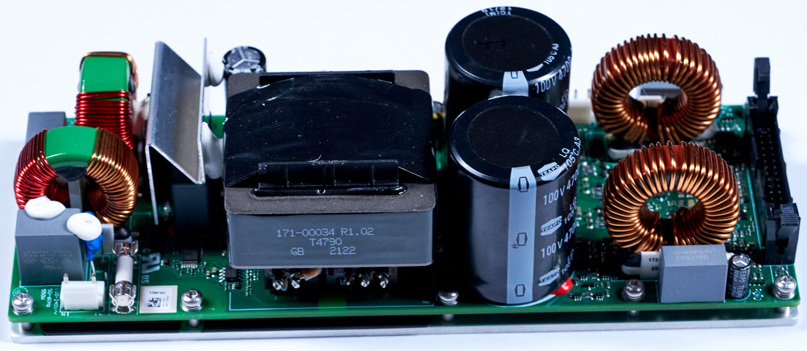

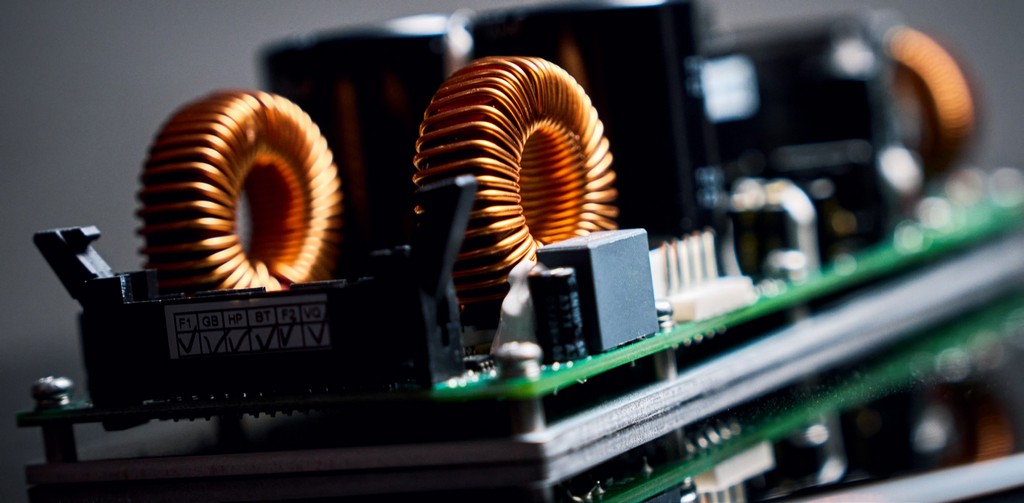

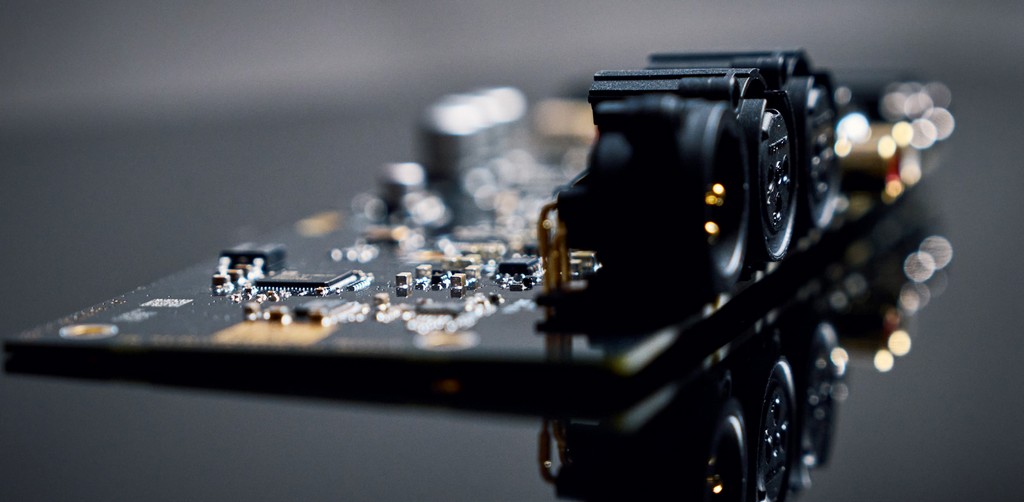

Після вхідного і конфігураційного каскадів підсилювач V-16 F включає надзвичайно потужний данський підсилювач класу D потужністю 1500 Вт, здатний видавати пікову потужність до 2500 Вт. Підсилювач забезпечує наднизький рівень спотворень навіть за екстремальних рівнів ходу діафрагми. Підсилювач V-16 F також має надзвичайно потужні функції DSP.
4.2 Конфігурація
V-16 F пропонує такі конфігураційні можливості
- Налаштування входу
- Регулювання частоти зрізу (Cut-o LP)
- Фаза
- Анемометрія акустики приміщення
- Фазові порти
- Постійна групова затримка
- Затримка за часом
- Режим зв'язку
- Чутливість входу
- Яскравість дисплея
- Інформація про версію
- Скидання
Усі функції V-16 F описані в посібнику користувача.
Режими звуку

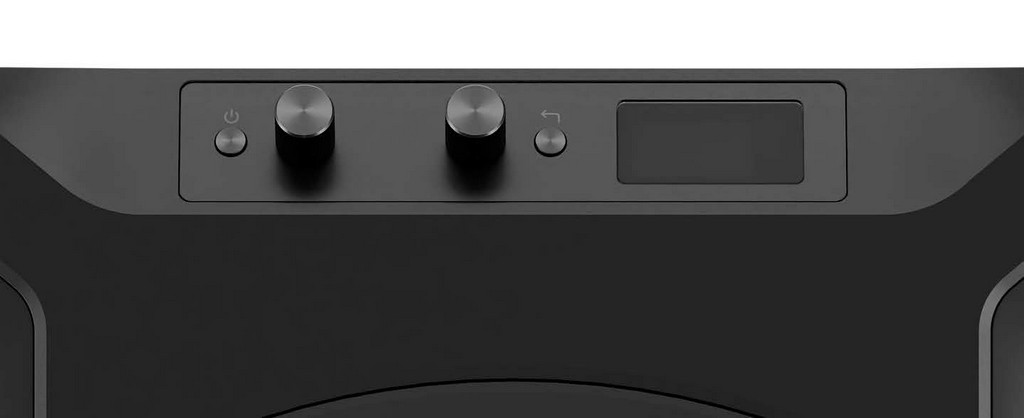

V-16 F пропонує три встановлені режими звуку, перемикання яких здійснюється натисканням ручки посилення на передній панелі. Це передустановки еквалайзера «Кіно» «Музика» та «Посилення».
Налаштування входу

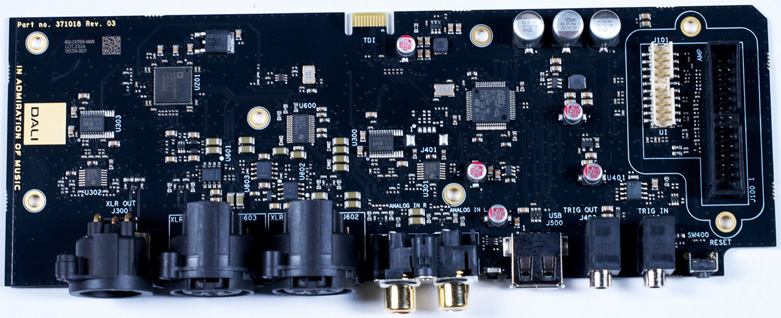

V-16 F забезпечує несиметричні RCA та симетричні входи для одночасного використання з двома аудіосистемами: для XLR-входів, що налаштовуються для стерео, моно або LFE. Входи RCA та XLR можуть використовуватись незалежно через меню налаштування V-16 F.
Частота зрізу (НЧ)
Частота низькочастотного кросовера регулюється від 40 Гц до 200 Гц і має фіксований коефіцієнт посилення 12 дБ/
Фаза
V-16 F пропонує регулювання фази від 0 ° до 270 ° з кроком 90 °.
Згасання резонансних мод приміщення
Згасання резонансних мод приміщення може використовуватися для компенсації загальних резонансних мод кімнати або резонансних мод, що вносяться специфічним розміщенням сабвуфера в кімнаті.
Функція акустичної корекції акустики приміщення включає високодобротний фільтр (Q > 4), частоту і акустичну корекцію якого можна регулювати для придушення основної частоти акустичного режиму приміщення. Налаштування функції акустичної корекції акустики приміщення здійснюється за допомогою ручного сканування тестових частот, що генерується V-16 F.
Компанія DALI та її команда розробників мають більш ніж 40-річний досвід проектування високопродуктивних акустичних систем, значна частина якого включає знання про те, як створювати виняткові баси. І кожна крапля цих знань вкладена в V-16 F, і в результаті, на нашу скромну думку, V-16 F є одним з найкращих та найякісніших аудіофільських сабвуферів, доступних на ринку.
