Автор: Кайла Менгес (Cayla Menges), MOON-AUDIO
Коротко
- Matrix SI-1 — це мережевий ізолятор, який встановлюється між маршрутизатором та музичним стримером та використовує активну оптичну ізоляцію для повного розриву електричного з'єднання та блокування мережевих перешкод.
- Пристрій належить до класу TOTL-ізоляторів і оснащений двома фемтосекундними годинниками, двома волоконно-оптичними каналами та внутрішнім джерелом живлення.
- Сумісність за принципом Plug-and-play з будь-яким стримером, NAS або ЦАП, підключеним по Ethernet, та природне сполучення з мережним комутатором Matrix SS-1 Pro.
- Він знаходиться в середньому ціновому сегменті ринку, але перевершує за характеристиками моделі, що коштують у два-три рази дорожче.
- Цей варіант найкраще підходить для слухачів з високоякісними системами, які вже інвестували в якісні компоненти для потокової передачі та хочуть усунути останній пробіл у своєму сигнальному ланцюзі.
Matrix Audio SI-1: Відсутня ланка між вашим роутером та вашою музикою
Потокова передача музики стала одним із найдоступніших способів насолоджуватися звуком високої роздільної здатності. Але в будь-якій серйозній системі потокової передачі є слабка ланка, про яку більшість аудіофілів навіть не замислюються, і вона весь цей час знаходилася прямо між вашим маршрутизатором і музичним стримером. Чи то не цей кабель Ethernet, що йде від вашого маршрутизатора? Він передає не лише музику. Він передає шуми, електромагнітні перешкоди від вашого маршрутизатора, комутатора та решти пристроїв у вашій домашній мережі. І ці перешкоди безпосередньо проникають у вашу аудіосистему.
Компанія Matrix Audio, виробник високоякісної аудіотехніки, яка останні кілька років розробляла одну з найпродуманіших лінійок мережевих аудіопристроїв на ринку, робить ставку на те, що серйозні слухачі готові усунути цю «слабку ділянку». Їхнє рішення? Мережевий ізолятор SI-1 Audio Grade — компактний, спеціально розроблений пристрій, призначений для встановлення в самому кінці вашого мережного ланцюга, безпосередньо перед музичним стримером, що розриває електричне з'єднання між вашою домашньою мережею з перешкодами та чистим аудіосигналом.
Переваги
- Неймовірне співвідношення ціни та якості, що поєднує ізоляцію, тактування та блок живлення в одному корпусі.
- вбудований лінійний блок живлення усуває ефект інерції, характерний для більшості ізоляторів; забезпечує чистоту сигнального тракту зсередини назовні.
- Виключно проста інтеграція: один Ethernet-вхід, один Ethernet-вихід.
Недоліки
Користувачам, які використовують кілька стримерів або мережеве сховище (NAS), потрібні додаткові пристрої.
Проблема, яку вирішує SI-1
У будь-якій системі потокової передачі мережеве з'єднання має першорядне значення. Воно є водночас джерелом музики та потенційним джерелом перешкод. Без стабільного мережного з'єднання ви не зможете повною мірою насолодитися перевагами потокової передачі — взагалі можна відмовитися від неї. Ми завжди підкреслювали переваги провідного мережного з'єднання перед бездротовим, незалежно від компонентів, що використовуються, або самої конфігурації. Але навіть дротове мережне з'єднання не гарантує безпроблемного прослуховування.
Маршрутизатори та мережеві комутатори генерують електромагнітні та радіочастотні перешкоди. Різниця потенціалів заземлення між пристроями може створювати шум контуру заземлення. Шум від живлення мережного обладнання може поширюватися далі по мережі, а перехресні перешкоди між парами сигналів у стандартних кабелях Ethernet можуть погіршити цілісність сигналу. Все це не викликає суперечок — це основи електротехніки. Питання завжди полягало в тому, яка частина цього шуму дійсно проникає в мережу і впливає на те, що ми чуємо, і як ми можемо усунути його, щоб досягти відчутних покращень звучання. Пристрій SI-1 вирішує три основні завдання: гальванічна ізоляція від шуму мережі, оптимізована передача цифрового сигналу і захист від перенапруги для обладнання, розташованого нижче по мережі.
Вбудовуючи мережевий ізолятор у вашу Hi-Fi систему, ви блокуєте електромагнітні та радіочастотні перешкоди, що генеруються маршрутизаторами та комутаторами, від проникнення їх у аудіосистему. Це усуне шуми живлення від мережевих пристроїв, що призведе до більш чистого та темного аудіофону.
Як працює SI-1
Matrix Audio SI-1 забезпечуєю комплексне покращення якості звуку завдяки набору ключових технологій:
- Технологія активної оптико-електричної ізоляції усуває перешкоди передачі даних по мережі.
- Двоканальна передача по оптичному волокну з незалежними каналами передачі та прийому.
- Тороїдальний трансформатор із двома обмотками, залитий епоксидною смолою, з кількома лінійними джерелами живлення LDO.
- Подвійний фемтосекундний годинник
- 2 гігабітні порти RJ45 1 Гбіт/с: один вхідний порт і один ізольований вихідний порт.
- Індикатор стану підключення на передній панелі дозволяє з першого погляду визначити робочий стан.
- Фізично розділені роз'єми RJ45, спеціальна шайба розділення на вихідному порту.
- Корпус повністю виготовлений на верстаті з ЧПУ, дизайн в стилі Matrix.
Активна оптико-електрична ізоляція

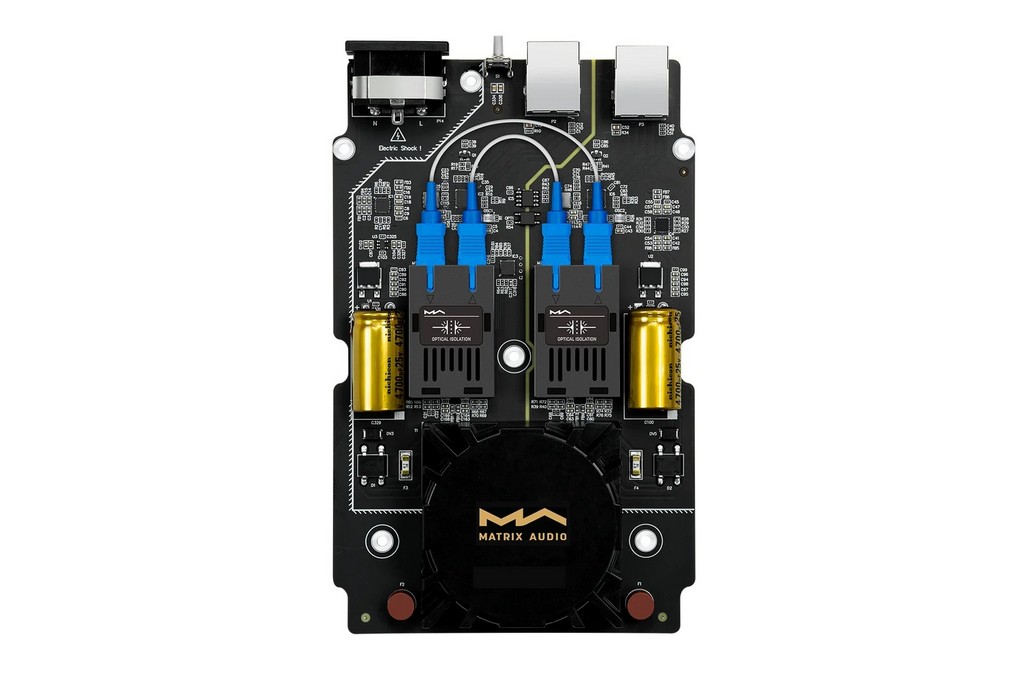

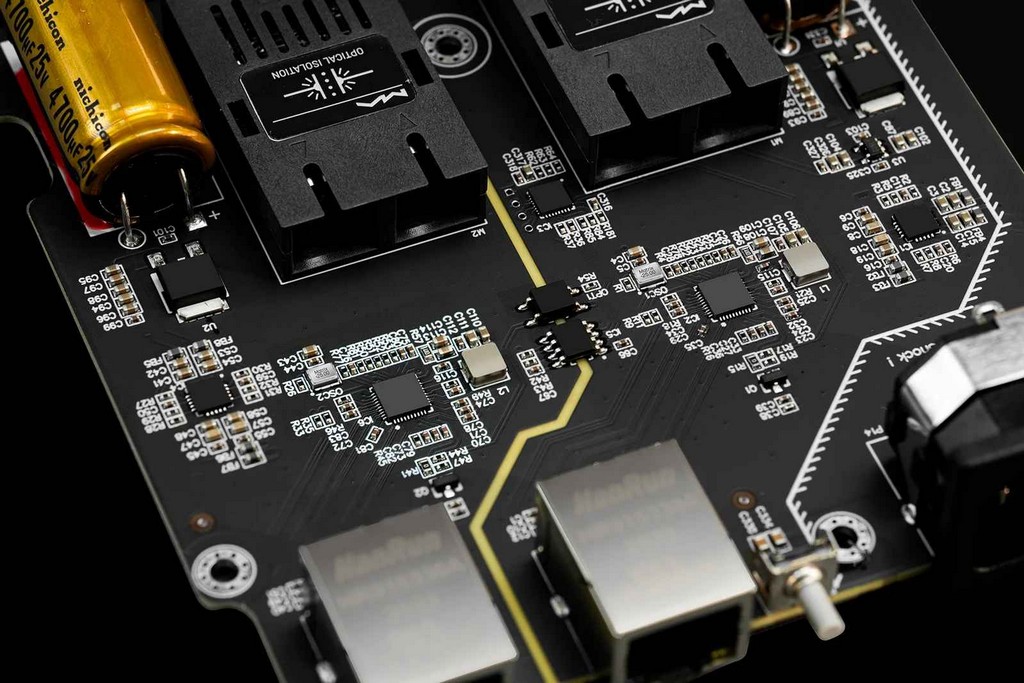

Технологія активної електричної оптичної ізоляції SI-1 закладає основу його продуктивності, ефективно блокуючи електромагнітні перешкоди, створювані маршрутизаторами і мережевими комутаторами. Він приймає стандартне Ethernet-з'єднання RJ45 від вашої мережі через свій вхідний порт, і всередині нього цей електричний сигнал перетворюється на оптичний за допомогою двох спеціалізованих оптичних передавачів — один обробляє вихідні дані, інший — вхідні. На відміну від рішень на основі SFP, які, як і раніше, покладаються на зовнішні модулі та їх власний потенційний внесок у створення шуму, оптичне перетворення на SI-1 повністю інтегроване та оптимізоване всередині корпусу.
Перетворюючи сигнал на світло, SI-1 розриває прямий електричний зв'язок між вашою мережею та аудіообладнанням. Шляхи поширення шуму відсутні. Гальванічна ізоляція завершена. На виході оптичний сигнал перетворюється на електричний і передається на ваш стример через ізольований порт RJ45. Цей вихід також оснащений фізичною електричною ізоляційною шайбою, що посилює поділ і перериває електричний зв'язок між пристроями.
Ця технологія, що очищає мережевий шум, який може заважати аудіосигналам, усуває контури заземлення та запобігає виникненню шумів, спричинених різницею потенціалів заземлення між пристроями.
Таймер
У будь-якій цифровій аудіосистемі синхронізація має першорядне значення, а джиттер — ці прикрі неточності синхронізації в потоці даних — є ворогом. SI-1 використовує дві схеми тактування із фемтосекундною синхронізацією для мінімізації потенційних помилок синхронізації. Використання фемтосекундних тактових генераторів — це не тільки неймовірно вдале рішення з боку Matrix, але і те, що наявність двох таких генераторів означає, що SI-1 активно відновлює мережевий сигнал із чудовою точністю синхронізації, а не просто пропускає через себе те, що йому передав маршрутизатор.
Джерело живлення: внутрішнє та лінійне
Ось ще один приклад того, як компанія Matrix Audio зробила ще одне чудове інженерне рішення. Більшість мережевих ізоляторів на ринку є пасивними пристроями, тобто вони не мають власного джерела живлення та отримують необхідне живлення від мережевого сигналу, або постачаються із зовнішнім імпульсним блоком живлення. Самі імпульсні блоки живлення є джерелом шуму, що зводить нанівець ціль використання пристрою шумоподавлення.

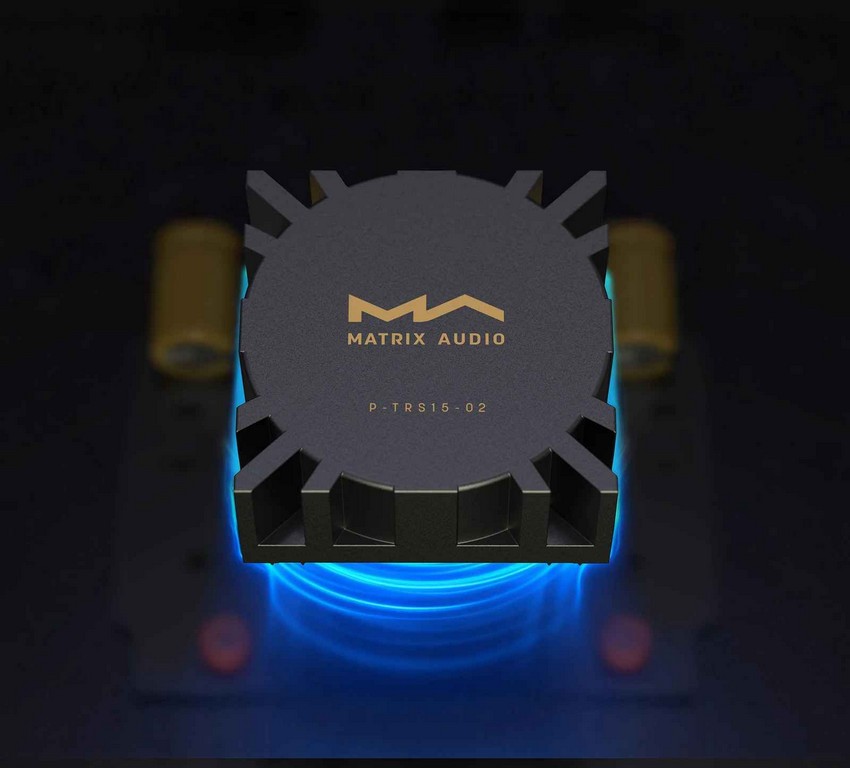

У SI-1 використовується внутрішнє лінійне джерело живлення, побудоване на основі тороїдального трансформатора з двома обмотками, залитого епоксидною смолою, який живить кілька незалежних схем стабілізації LDO. Це забезпечує чисту та стабільну постійну напругу для оптичних передавачів і фемтосекундних таймерів без внесення нових шумів. Звичайно, це дорожчий підхід, і саме тому SI-1 вимагає підключення до мережі змінного струму та споживає до 15 Вт, але це розумне рішення. Пристрій не жертвує своєю продуктивністю через джерело живлення з шумом — воно генерує власне чисте харчування з нуля.
Загальна картина: дизайн та технічні характеристики

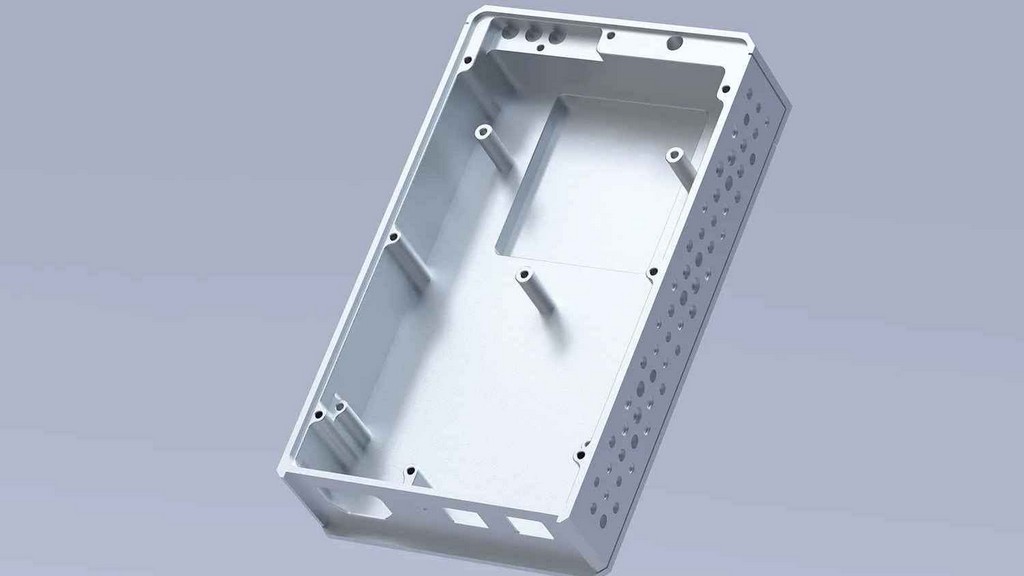

SI-1 відповідає дизайнерській філософії Matrix Audio — чистий, мінімалістичний та стриманий стиль. Корпус виконаний з найвищою майстерністю, це суцільнометалевий алюмінієвий корпус, виготовлений на верстаті з ЧПУ. Він не тільки виглядає преміально, але й виконує набагато важливішу функцію: забезпечує покращений захист від зовнішніх перешкод.
Сам блок досить компактний, його розміри становлять 4,72" x 8,07" x 1,73", тому він не займе багато місця у вашому існуючому робочому просторі. Стосовно ваги, то вона становить 340 г, отже, якщо вам доведеться його переміщати, це не забере у вас день роботи.

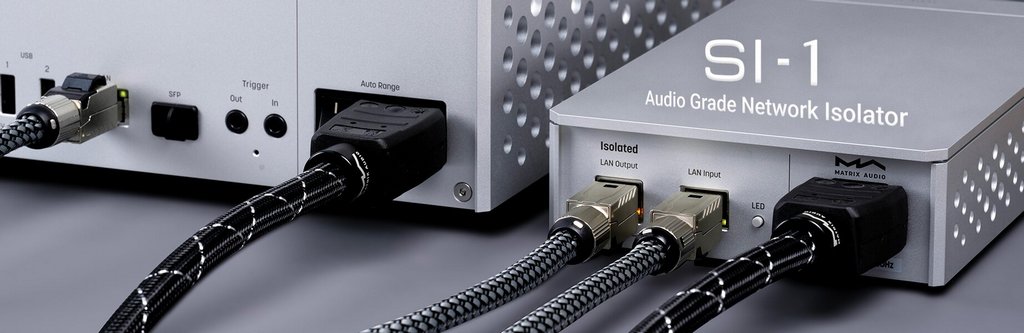

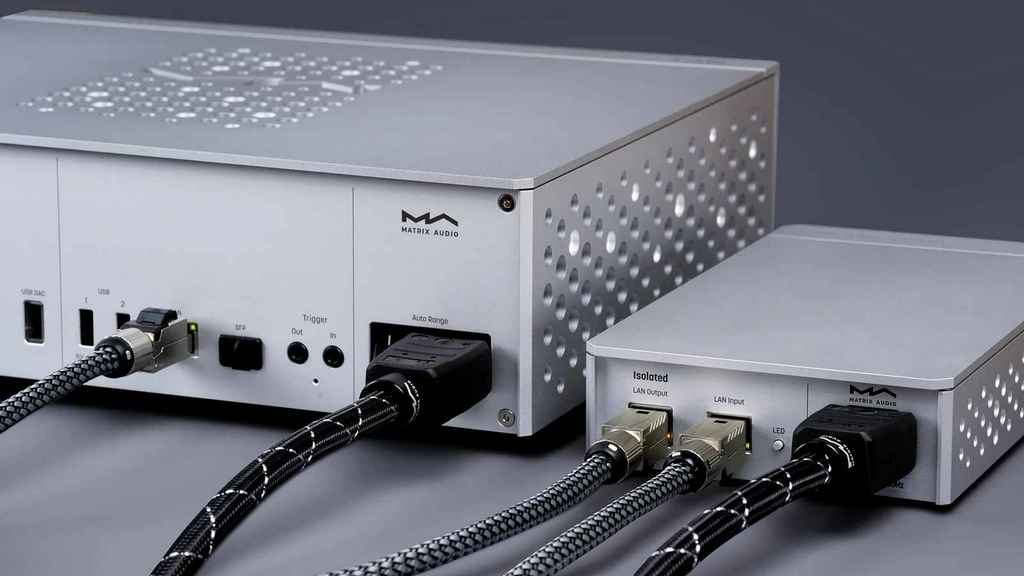

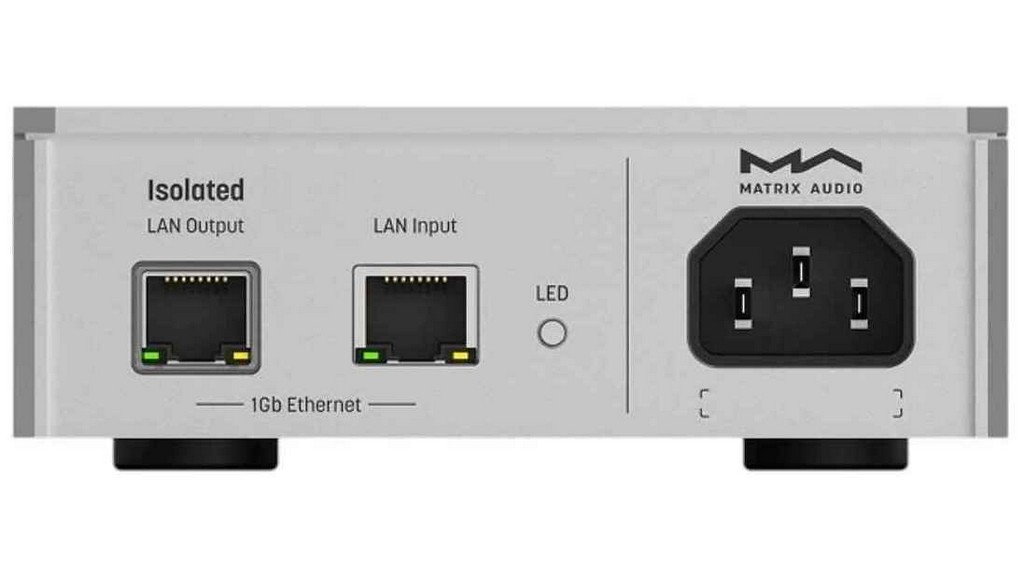

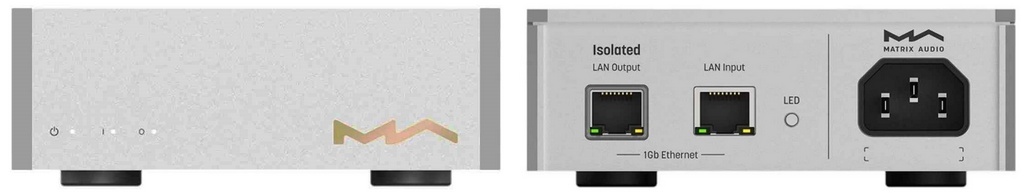

Це не пристрій із тисячею кнопок та накрученими функціями на передній панелі. Чому? Тому що це йому не треба. На передній панелі розташовані три світлодіодні індикатори — один — живлення і по одному для кожного стану з'єднання — поряд з логотипом Matrix Audio. Задня панель продовжує цю мінімалістичну концепцію, пропонуючи лише найнеобхідніше і нічого зайвого. Два порти RJ45 — навмисно розділені, з входом з одного боку і виходом з іншого — кнопка для вимикання світлодіодів порту Ethernet на передній панелі (продумана деталь, що вимикає світлове забруднення в затемненій кімнаті для прослуховування) та порт живлення.
Де це війде у вашу систему
Хоча на перший погляд це може здатися складним, інтеграція SI-1 у вашу систему проста і не викликає труднощів. На вході SI-1 необхідно безпосередньо підключити до вашого модему/маршрутизатору. Вихід буде використовуватися для підключення SI-1 до джерела сигналу, наприклад, до спеціалізованого музичного стримера або мережевого плеєра. Простіше кажучи: SI-1 знаходиться між вашим мережним маршрутизатором та стримером. Це остання ланка у вашому мережному ланцюжку перед музичним стримером.

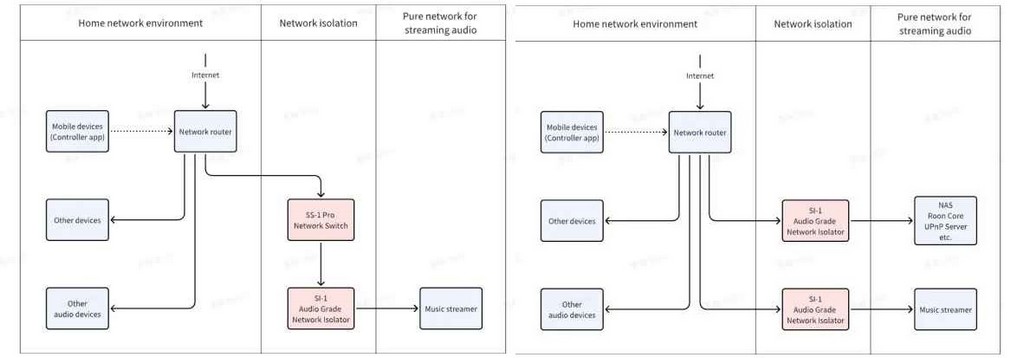

У простій конфігурації шлях сигналу виглядає так: Маршрутизатор → SI-1 → Музичний стример.
Якщо у вас є NAS-сервер або сервер Roon Core, ви можете встановити другий SI-1 між комутатором і цим пристроєм — але тільки якщо ви вважаєте, що він вам потрібен. А якщо ви хочете чогось більш просунутого (або, можливо, вже маєте такий), ви можете додати у схему Matrix Audio SS-1 Pro або мережевий комутатор SS-1. Схема виглядатиме приблизно так: Маршрутизатор → SS-1 Pro → SI-1 → Музичний стример. Комутатор відповідає за стабілізацію сигналу та служить центром вашої мережі; Ізолятор відповідає за фінальний етап придушення шуму безпосередньо перед стримером. Це взаємодоповнюючі пристрої.
SI-1 розроблений для інтуїтивно зрозумілої роботи з іншими компонентами Matrix Audio — підключіть його до стримера, наприклад, Matrix Audio NT-1, і ви отримаєте доступ до можливостей усієї екосистеми Matrix, але це не обмежує вас лише їх обладнанням. SI-1 також сумісний з безліччю інших високоякісних стримерів, NAS-накопичувачів, медіасерверів та іншого обладнання з Ethernet-підключенням. Отже, чи то буде ваш надійний музичний стример чи то улюблений мережевий комутатор аудіокласу від іншого виробника, проблем не виникне.
Вердикт
Якщо ви запитаєте: «Для кого призначений SI-1?», то ось відповідь: для всіх, хто вже вклав кошти в якісну систему потокової передачі — потужний стример, хороший ЦАП, серйозний підсилювач, улюблену пару колонок — і хоче оптимізувати тракт подачі сигналу на всю цю систему. Якщо ви створили систему з високою роздільною здатністю і прагнете останнього відсотка чистоти фону, деталізації та точності синхронізації — мережевий аудіоізолятор Matrix Audio SI-1 вирішить ці проблеми.
Це один із тих компонентів Hi-Fi, який змушує задуматися, як ви взагалі раніше слухали музику без нього. Для тих, хто створює систему потокової передачі високої роздільної здатності, це той компонент, який непомітно виконує найважливішу роботу: не заважає, дозволяючи вашій музиці «дихати».
