Контролер FN485-4xSH: 4-канальний інтелектуальний контролер віконних штор та жалюзі
код товара: [239257] (ціна за 1 шт.)

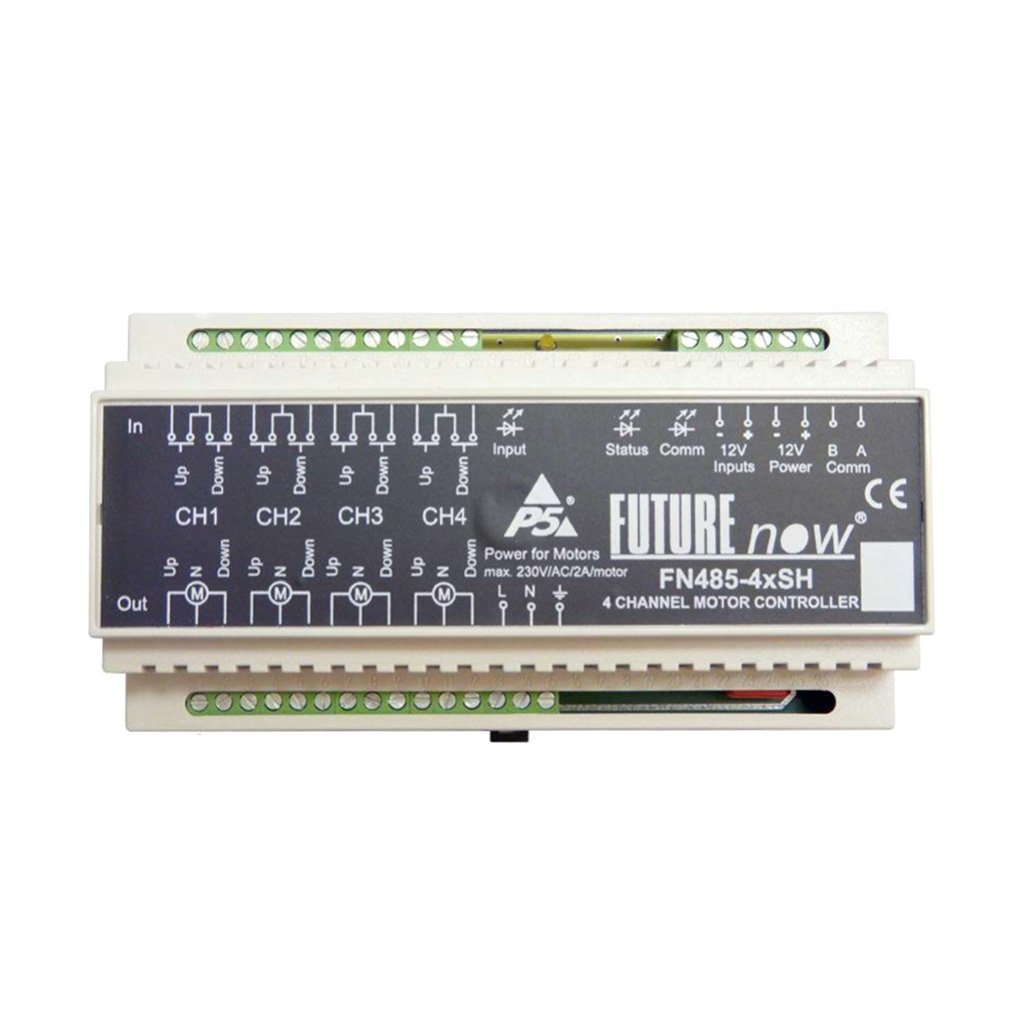

4-канальний контролер віконних штор та жалюзі P5 FN485-4xSH
4-канальний інтелектуальний контролер віконних штор і жалюзі, що встановлюється на DIN-рейку, використовується для керування моторизованими жалюзі, навісами та екранами для проекторів або будь-яким іншим пристроєм, оснащеним чотирипровідним двонаправленим двигуном змінного струму та вбудованими кінцевими вимикачами. Двигунами можна керувати або через локальні входи модуля, або через шину FN485.
Окрім виходів, модуль керування двигуном FN485-4xSH також має локальні входи, що дає можливість використовувати систему ще до встановлення центрального контролера, Це є головною відмінністю модуля FN485-4xSH від більшості пристроїв керування двигунами, доступних на ринку, що надає низку переваг, таких як автономна робота та підвищена надійність системи в цілому, оскільки робота реле не залежить від контролера, який зазвичай є єдиною точкою відмови.
Завдяки використанню локальних компонентів установка системи керування може здійснюватися у два етапи: після встановлення декількох модулів керування двигунами FN485-4xSH та інших пристроїв FN485 виробництва FutureNow (регулятори яскравості, релейні модулі, модулі аналогового виходу тощо, доступні через дистриб'юторів P5) можна легко створити базову працездатну систему. Пізніше можна додати більш розширені функції та інтелектуальні можливості шляхом підключення та програмування головного контролера.
Основні особливості P5 FN485-4xSH
- Керування через шину RS485 або локальні входи
- 4 виходи для керування 4 чотирипровідними (вгору, вниз, нейтраль, заземлення) двонаправленими двигунами змінного струму
- 4x2 (вгору/вниз) гальванічно ізольованих універсальних входів
- Стандартне кріплення на DIN-рейку
- Виходи можуть керуватися безпосередньо через локальні входи без контролера
- Команди «Вгору», «Вниз», «Стоп»
- Регульований таймер роботи двигуна
- Окремі входи живлення для двигунів з різними вимогами до напруги
- Затримка при зміні напрямку для захисту двигуна
- Механічний та електронний блокування, що запобігає одночасному руху двигуна в обох напрямках
- 26 груп/сценаріїв
- Понад 50 команд по шині, включаючи встановлення та виклик попередніх налаштувань сценаріїв, встановлення режимів роботи через входи, налаштування часу тощо
Технічні характеристики P5 FN485-4xSH
- Тип: контролер
- Інтерфейси:
- Виходи:
- Тип: 4 х релейних виходи Вгору/Вниз
- Навантаження: макс. 4 x 2 A при 230 В змінного струму для індуктивних (cos (fi)=0.4) навантажень
- Входи:
- Потужність: 8-16 В постійного струму
- Сила струму: прибл. 15 мА при 12 В на закриті входи
- Тип: 4x2 гальванічно розв'язаних цифрових входи загального заземлення із захистом від шуму для сухих контактів
- Функції: призначення на відповідний вихід (вгору/вниз/стоп) або незалежний
- З'єднання по шині:
- Максимальна довжина шини: 1000 м
- Максимальна кількість модулів на шині: 32 (127 зі спеціальним чіпом зв'язку)
- Тип: RS485 напівдуплекс
- Швидкість передачі: 9600 Бод
- Парність: немає
- Біти: 8
- Стопові біти: 1
- Виходи:
- Термінали: гвинтові клеми для проводу максимум 2.5 мм2
- Живлення:
- Основна мережа: 9-13.8 В постійного струму, макс. 500 мА при 12 В (коли всі мотори в режимі опускання + йде зв'язок)
- Вхідна клема живлення двигуна: 230 В/50 Гц або будь-яка інша напруга змінного струму, необхідна для двигунів
- Входи: 8-16 В постійного струму, макс. 120 мА при 12 В
- Робоча температура: 0 - 70 ˚C
- Розміри (ШхВхГ): 157 х 86 х 57 мм (ширина блоку 9 DIN)
- Вага: 0.4 кг
| Характеристики | |
| WiFi | нет |
| Вес | 0.4 кг |
| Интерфейсы GPIO/прочие | 4 x 2-контактных (цифровые входы) |
| Интерфейсы LAN | нет |
| Интерфейсы ИК | нет |
| Интерфейсы последовательного управления | 1 x 2-контактный (FN485) |
| Интерфейсы реле | 4 x 3-контактных (выходы, Вверх/Вниз) |
| Поддержка PoC/PoH | нет |
| Размеры (Ш х В х Г) | 157 x 86 х 57 мм |
